パルスサージシステム



このシステムは電気的パルスノイズに対する耐性を規格に準拠して試験実施するための装置であり、具体的にはIEC61000-4-2(静電気放電試験)、-4（ファストトランジェントバースト試験）、-5（雷サージ試験）等に準拠するものです。



メーカ・型式

＜サージ試験システム＞

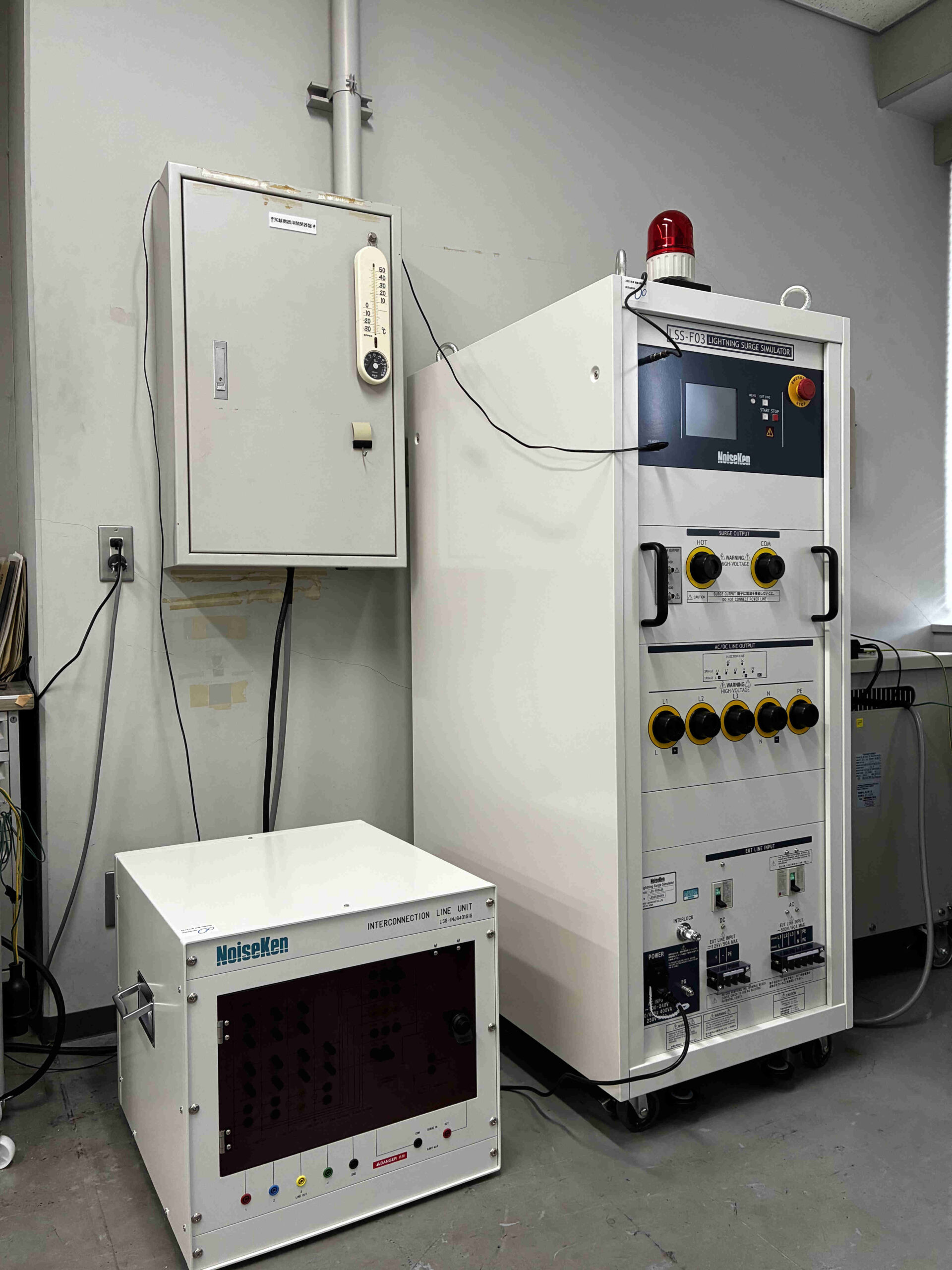

　(株)ノイズ研究所　LSS-F03A3A

＜パルス試験システム＞

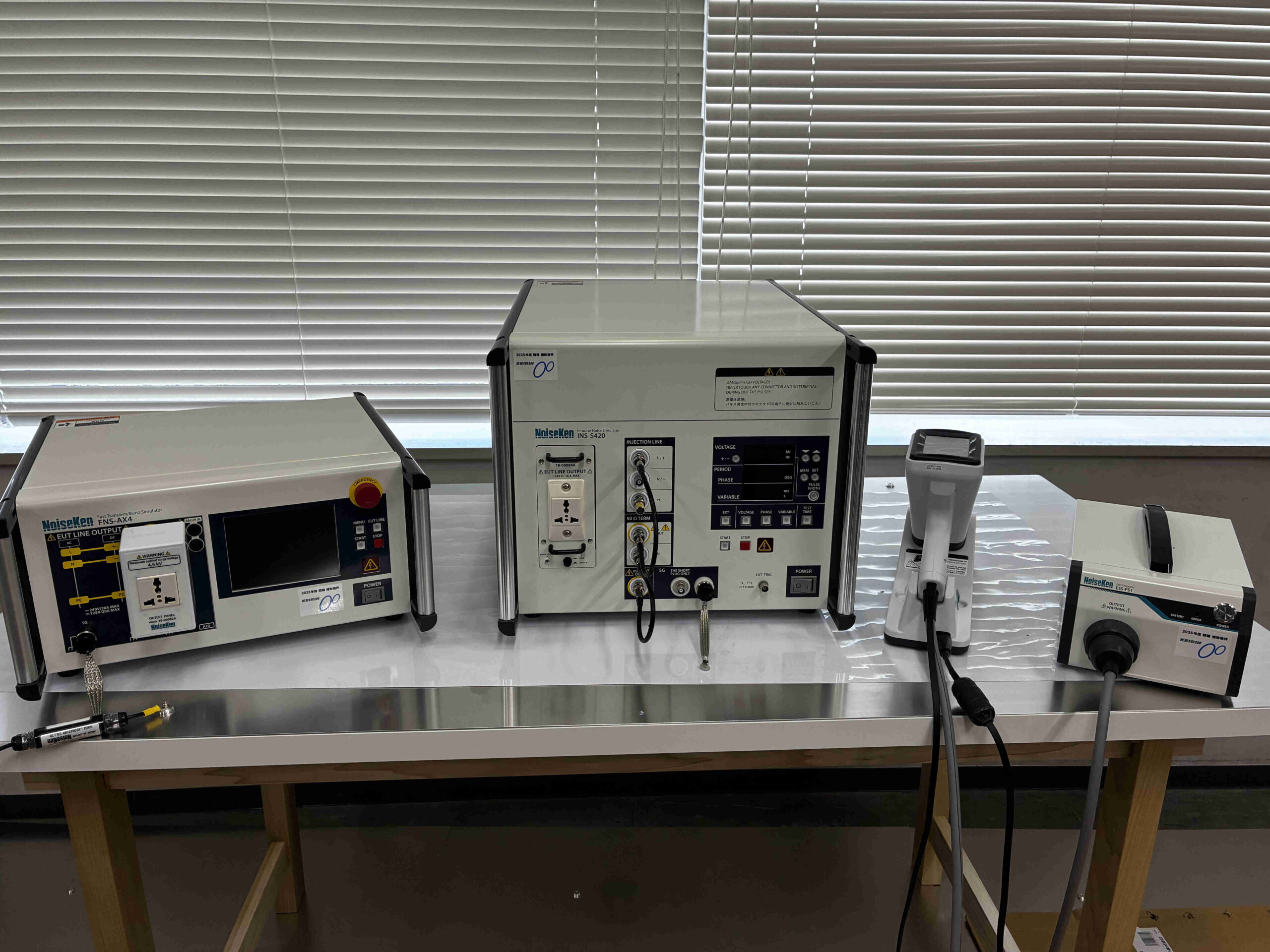

 　(株)ノイズ研究所　INS-S420、FNS-AX4-A20、ESS-PS1/GT-31S

＜低周波EMC試験システム＞

　(株)エヌエフ回路設計ブロック、横河電機(株)　ES2000S/ES2000B、As-517A、WT5000-HJ-D/G7

＜抵抗率測定システム＞

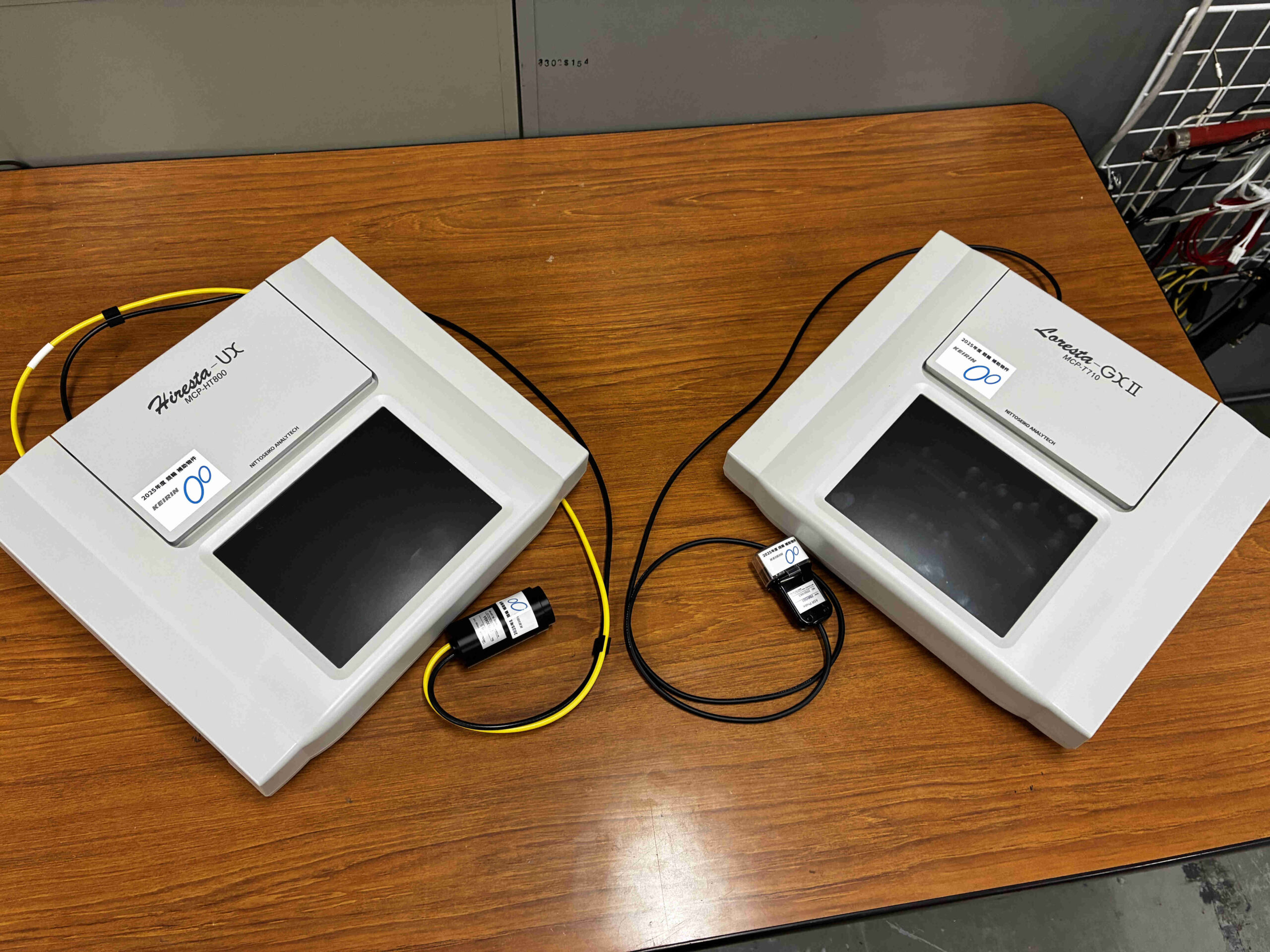

　日東精工アナリテック(株)　LorestaGXⅡ、HirestaUX

仕　様

＜サージ試験システム＞

　電源:単相・三相
　最大開放電圧:15kV
　波形:1.2/50μs-8/20μs

＜パルス試験システム＞

 　電源:単相
　最大パルス出力電圧:
　4kV（入力インパルス試験）
　5kV（FTB試験）
　30kV（静電気放電試験）

＜低周波EMC試験システム＞

　電源:単相
　電源容量:4kVA
　最大出力電圧（交流）: 300V
　周波数範囲:5～1100Hz

＜抵抗率測定システム＞

　抵抗値範囲:
　10^-4～10^7Ω（Loresta）
　10^3～10^14Ω（Hiresta）

用　途

＜サージ試験システム＞

　雷サージ試験（IEC61000-4-5）

＜パルス試験システム＞

 　各種パルス試験（IEC61000-4-2（静電気）、同4-4（FTB）及びNECA TR-28（入力インパルス）

＜低周波EMC試験システム＞

　各種電源周波数EMC試験（IEC 61000-4-11、同4-14及びIEC 61000-3-2、同3-3）

＜抵抗率測定システム＞

　各種シート材料の抵抗値測定（JIS K7194及びJIS K6911準拠等）

設置年度
2025年度
担　当
応用技術課　電気通信係
 TEL　075－315－8634    FAX    075－315－9497
 E-mail　denki@kptc.jp
