各種材料の組織観察のため、イオンビームを用いた凹凸が少ない表面の試料を作成することができます。
- メーカ・型式
-
日本電子

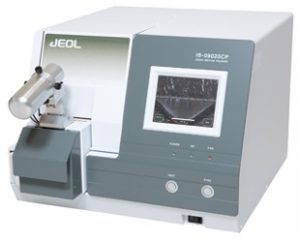

IB-19530CP - 性 能
- イオン加速電圧 2~8kV
ミリングスピード 500μm/h
自動スイング機能 ±30°
最大試料サイズ 11mm(幅)×10mm(長さ)×2mm(厚さ)
CCDカメラによる試料位置合わせ - 用 途
- イオンビームを用いた試料面の作製
- 設置年度
- 2017年度
- 担 当
- 中丹技術支援室
- TEL 0773-43-4340
- FAX 0773-43-4341
E-mail chutan@kptc.jp - 使用料(基本額)
- こちらをご覧ください
- ☆よくある質問(FAQ)
-
(1)試料のサイズや形状について教えてください。
<断面ミリング>

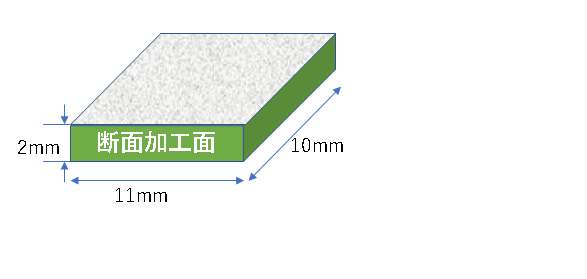

試料最大サイズ:幅11mm×奥行10mm×厚み2mm
試料推奨サイズ:幅8mm×奥行8~10mm
<平面ミリング>

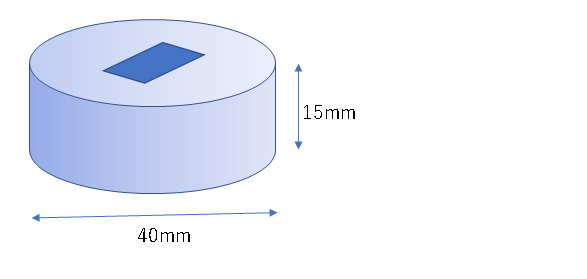

試料最大サイズ:φ40mm×厚み15mm*EBSD測定を行う場合:φ10mm以下×厚み2mm以下
(2)試料の前処理は必要ですか。
<断面ミリング>
加工面は研磨紙#800以上で仕上げてください。
<平面ミリング>
加工面は鏡面研磨で仕上げてください。
*必要に応じて樹脂埋めして加工面を研磨してください。
*樹脂埋めや研磨は当センター所有の「金相試料作製装置」で行うこともできます。
